无铅低温水洗锡膏Sn42Bi58

分享:
  • 型号:SX2000-SnBi / 4

  • 合金成分:Sn42Bi58

  • 颗粒度:20-38um

  • 净重:500g

川田环保锡膏性能描述
KAWADA ENVIROVMENTAL PROTECTION PERFORMNACEOFSOLDERPASTE
川田无铅锡膏采用欧美军工焊接技术及生产设备,使用特殊助焊液及氧化物含量极少的球形锡粉研制而成,采用了一个符合 Rosin Mildly Activated Classification of  Federal specification 要求的活化剂系统,助焊剂中添加优质的触变剂,具有优越的流动性与焊接性;这种锡膏是RMA低卤助焊剂和球形锡粉的均匀混合体,质量依照欧盟《RoHS》标准及美国IPCTM-650标准,适用于SMT生产中各种高精密焊接。
1、优良的脱模性,锡膏印刷时不粘黏钢网网孔,印刷成型好。
2、稳定持续的印刷寿命,锡膏再钢网上连续印刷8小时仍能保持良好的流动性和黏度,确保印刷的高质量
3、适合0.25mm-1.2mm间距的各类封装元器件的印刷,
4、优良的焊接效果,对各类SMT 元器件具有较好的延展性,能在QFN、Connectors等异型元器件引脚面形成稳定的填角,优化配方有效控制BGA、CSP 空洞的产生。

5、宽广的回流焊接工艺窗口,从容应对各种要求的焊接条件。

环保无卤低温锡膏

ENVIRONMENTAL  HALOGEN FREE  LOW  TEMPERATURE SOLDER PASTE
 Sn42Bi58环保无卤低温锡膏熔点138℃;作业实际温度需求170-180℃(Time30-80Sec);为目前焊接温度最低的环保锡膏;由于其焊接温度低,广泛应用于CPU散热器及散热模组、电脑配线、遥控板,对不能承受高温PCB板具有良好的上锡及焊接光亮度;回焊后焊点饱满且表面残留物极少无需清洗,不含卤素化合物,符合RoHS环保禁用物质要求。

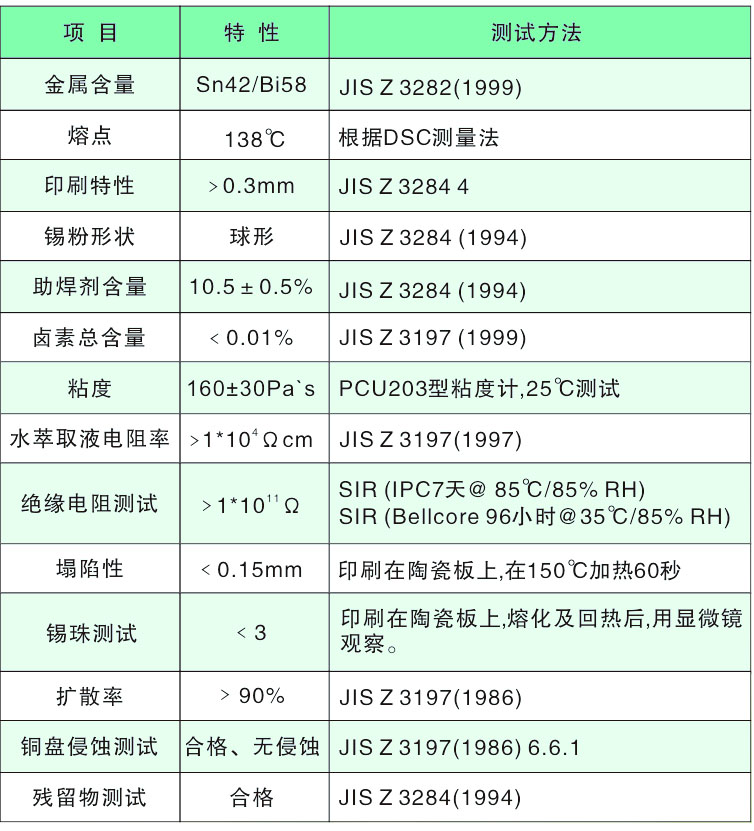

环保无卤低温锡膏特性表
ENVIRONMENTAL HALOGEN-FREE  LOW  TEMPERATURE SOLDER PASTE CHARACTERISTICS TABLE

环保低温锡膏回焊曲线
ENVIRONMENTALLY  LOW  TEMPERATURE  SOLDER  PASTE REFLOW CURVE
此回焊曲线适用于Sn42/Bi58

A、升温区
在升温区,焊膏内的部分挥发性溶剂被蒸发,并降低元器件之热冲击。

要求:升温斜率为1.0-3℃/秒。


B、预热区
在该区助焊剂开始活跃,化学清洗行动开始,并使PCB在到达回焊区前各部温度均匀。

要求:温度为100-130℃时间为90-150秒 升温斜率为<3℃/秒。


C、回焊区
锡膏中的金属颗粒熔化,在液态表面张力作用下形成焊点表面。

要求:峰值温度为170-180℃ 时间为138℃以上50-80秒(Important)。


D、冷却区
离开回焊区后,基板进入冷却区,控制焊点的冷却速度也十分重要,焊点强度会随冷却速度增加而增加。
要求:降温斜率<4℃ 冷却终止温度最好不高于75℃。

无铅锡膏坍塌测试图
LEAD-FREE SOLDER PASTE TEST PATTERN COLLAPSE
无铅锡膏坍塌在印刷中或加热中坍塌严重,必然会导致锡球和桥连之发生。
下图为印刷后无铅锡膏显相,根据JIS-Z 3284所测试结果。

印刷后加热无坍塌
金属掩模:0.2mmt   缝宽:0.1/0.2/0.3/0.4mm    加热条件:150℃/60s
